Съёмник тормозных барабанов своими руками


Опубликовано: 10.05.2018, 23:05/ Просмотров: 1245

Закрыть ... [X]

Полный размер

Занимаясь авторемонтом часто приходится сталкиваться с тем что закисают тормозные барабаны на авто (+ все чаще попадаются авто где в барабанах нету резьб для самостоятельного снятия). Или же, где барабан является моноблоком со ступицей и подшипниками, бывает очень проблематично снять все это дело. Нужен съемник!
Цена на новый съемник такого размера и прочности близится к сотне зеленых… Естественно, будем делать своими руками)) А если делать самому, то из чего?.. Правильно, из "говна и палок")) Ну, т.е. из подручних материалов)

Основа — труба со стенкой 10мм
Профиль — прямоугольный прут 35/16мм.
Винт — половина стяжки ж/д рельс (на всяк случай, не стырено!).
Захваты — тарелки клапанов тракторного двигателя
Болты M10 — от крепления полуосей ВАЗ.
+всякие перемычки, полосы, и гайки.

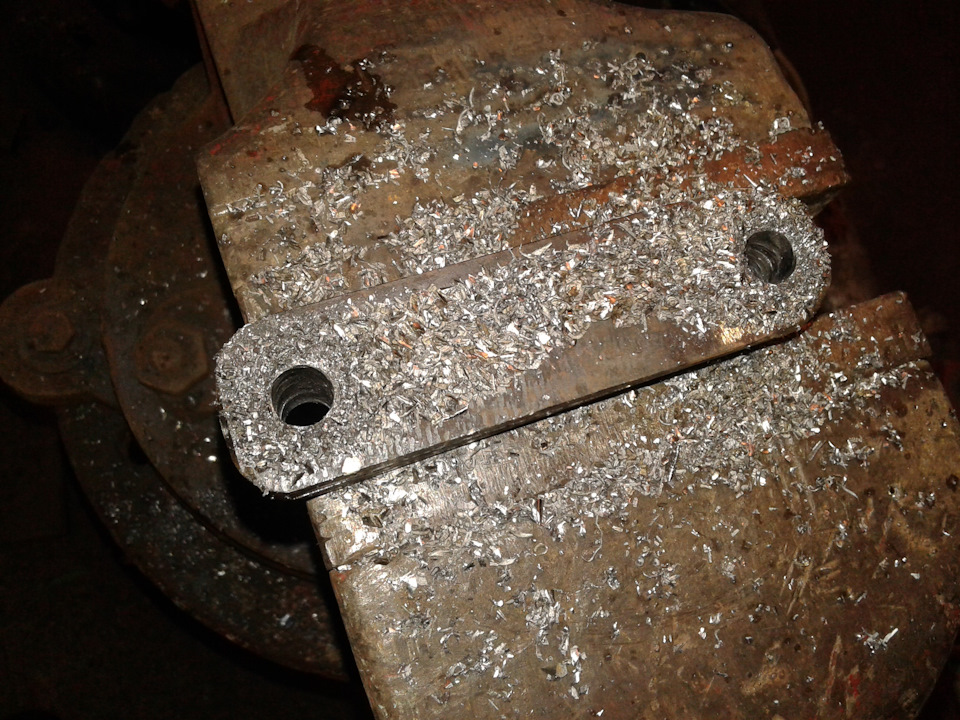

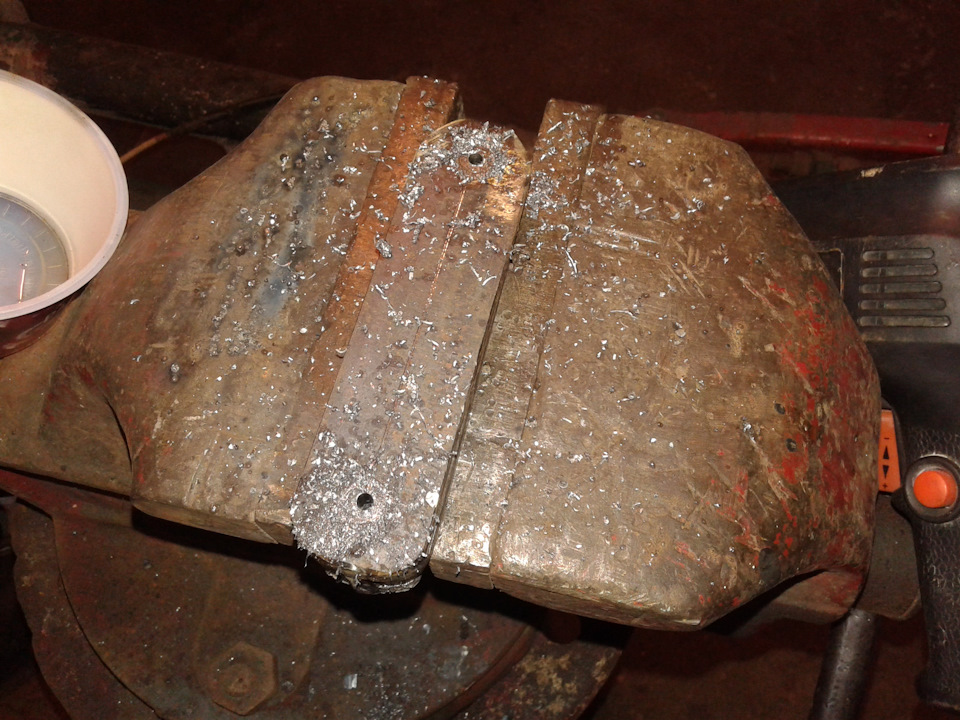

Дело начал почему-то с самого простого — сделал 6 пластин из полосы 30/6мм для крепления захватов. Сварил вместе и просверлил.

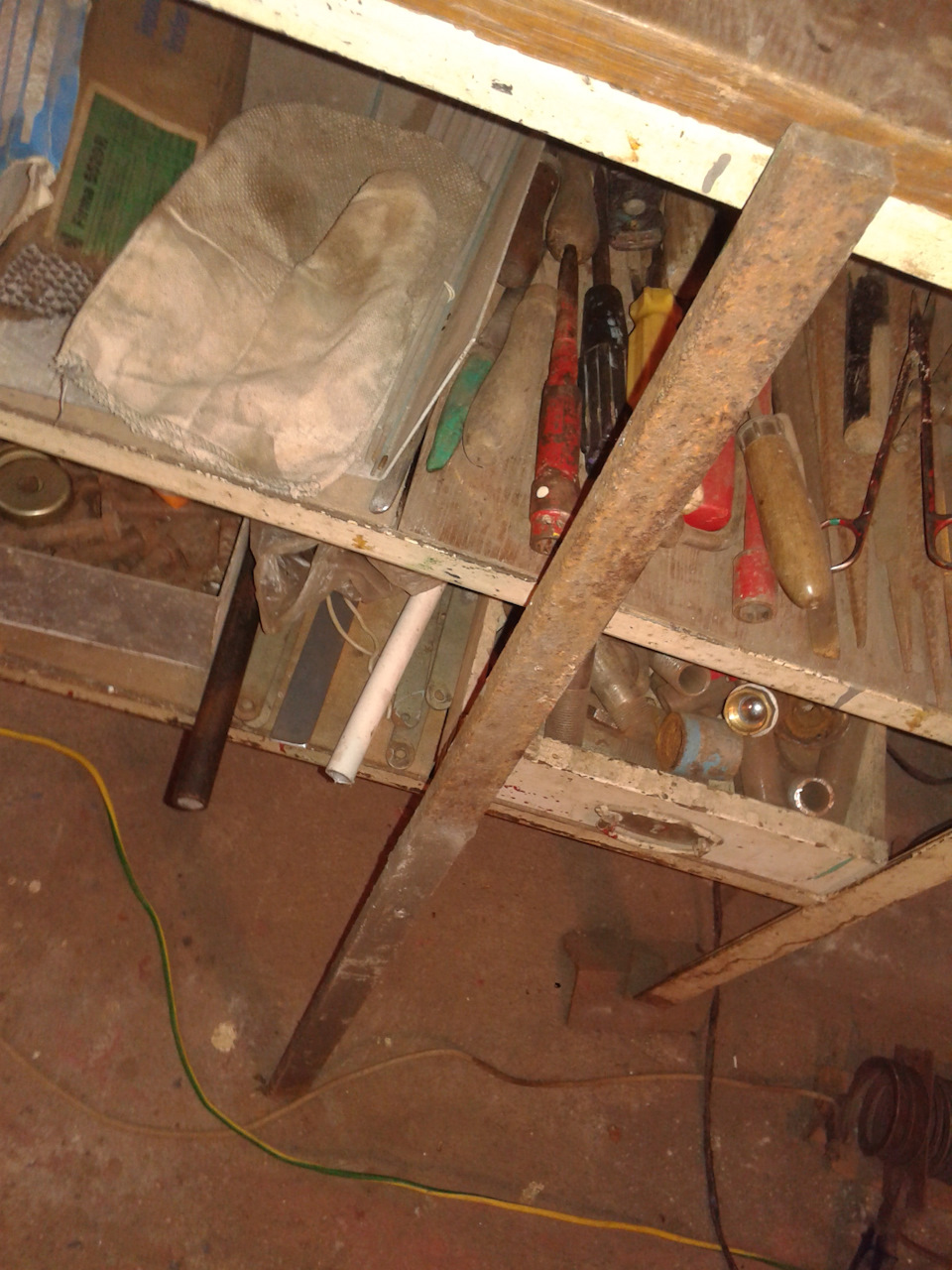

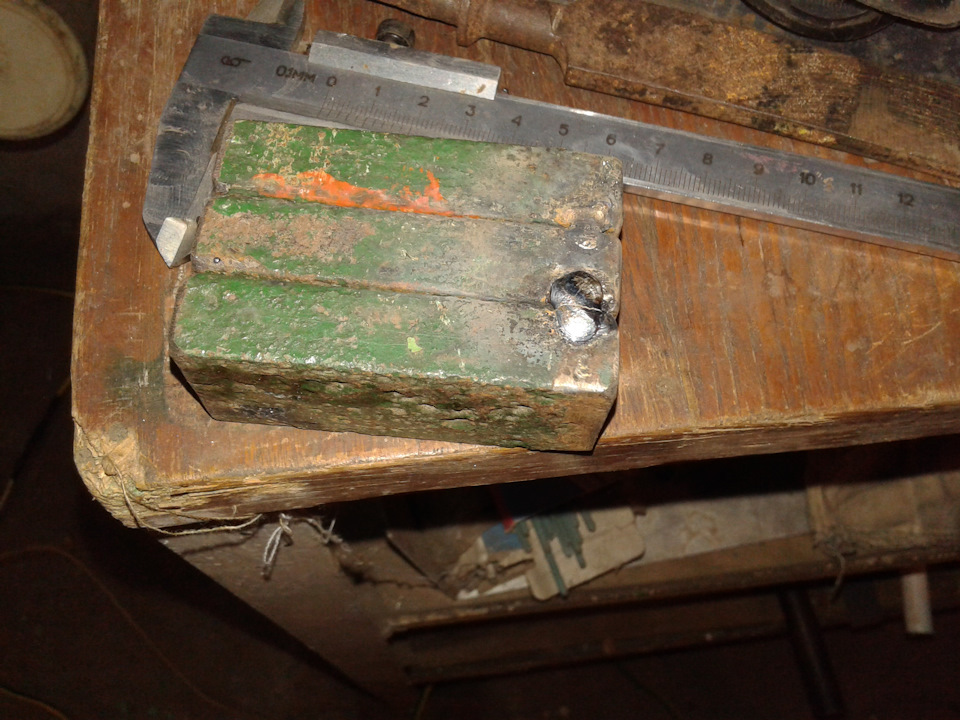

Основа для захватов и крепежей — прут 35/16мм. При том, прут какой-то каленый, не гнется, сверлиться туговато.

Нарезал на куски по 8см, сварил вместе что бы просверлить.

Т.к. резьба не трапециевидная, а обычная, для надежности использовал сразу две упорных гайки.

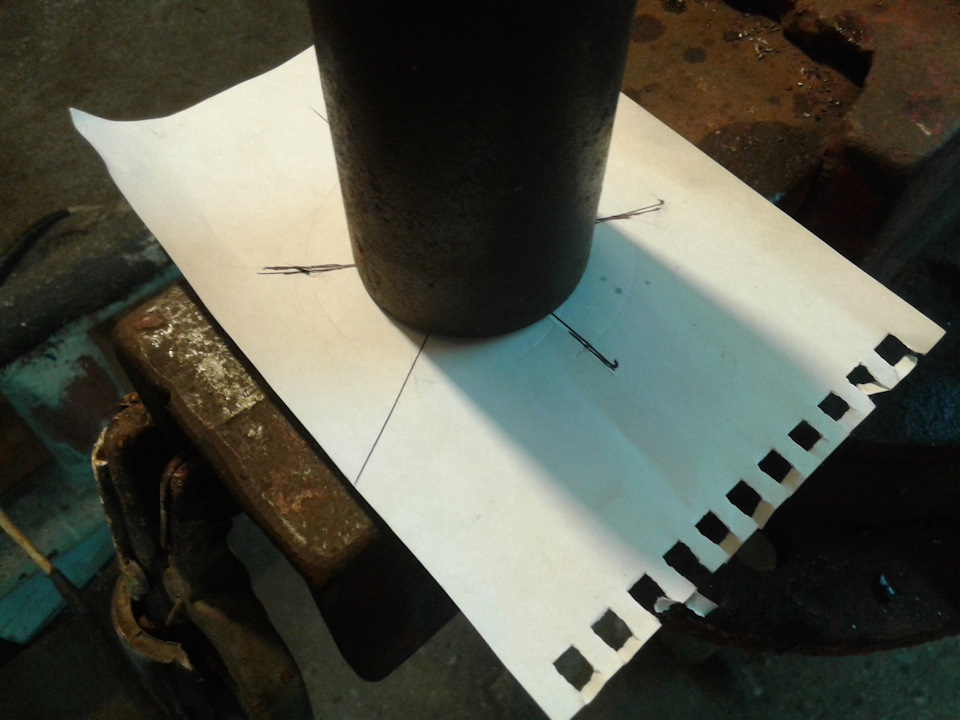

На бумаге разметил круг по 120 град. Отметки перенес на основную трубу.

Начал варить к трубе проушины

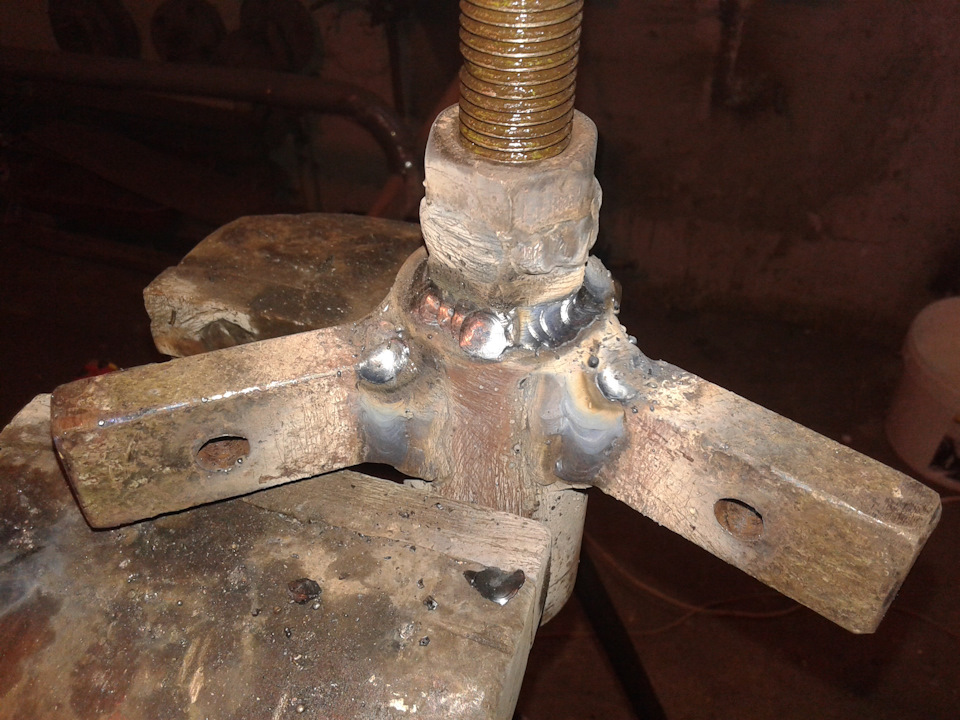

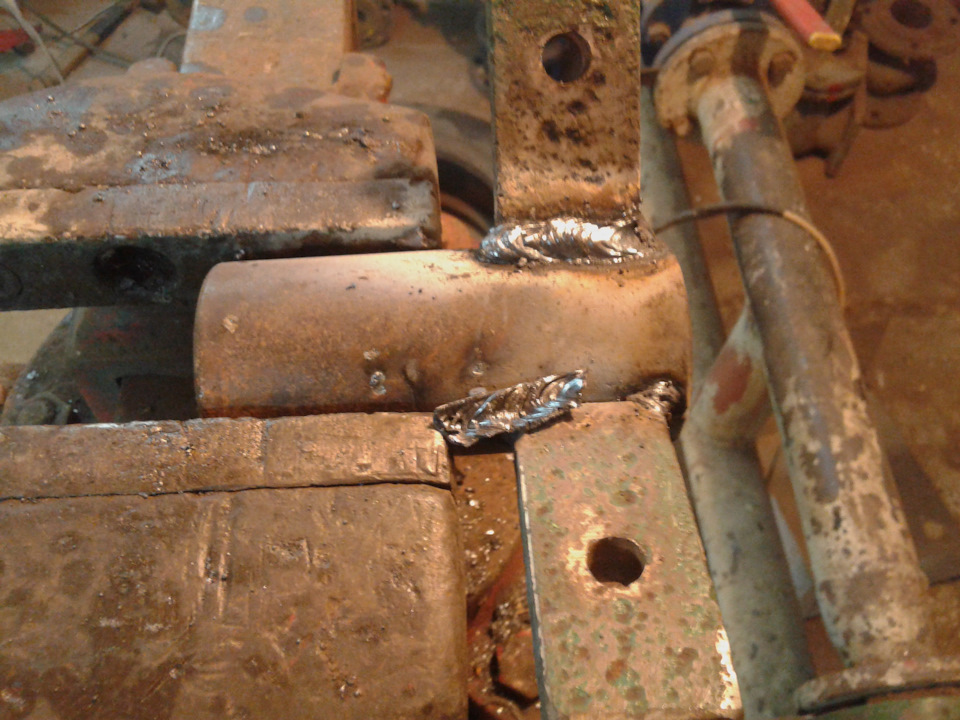

Проушины проварены каждая в 3 захода с глубоким проваром.

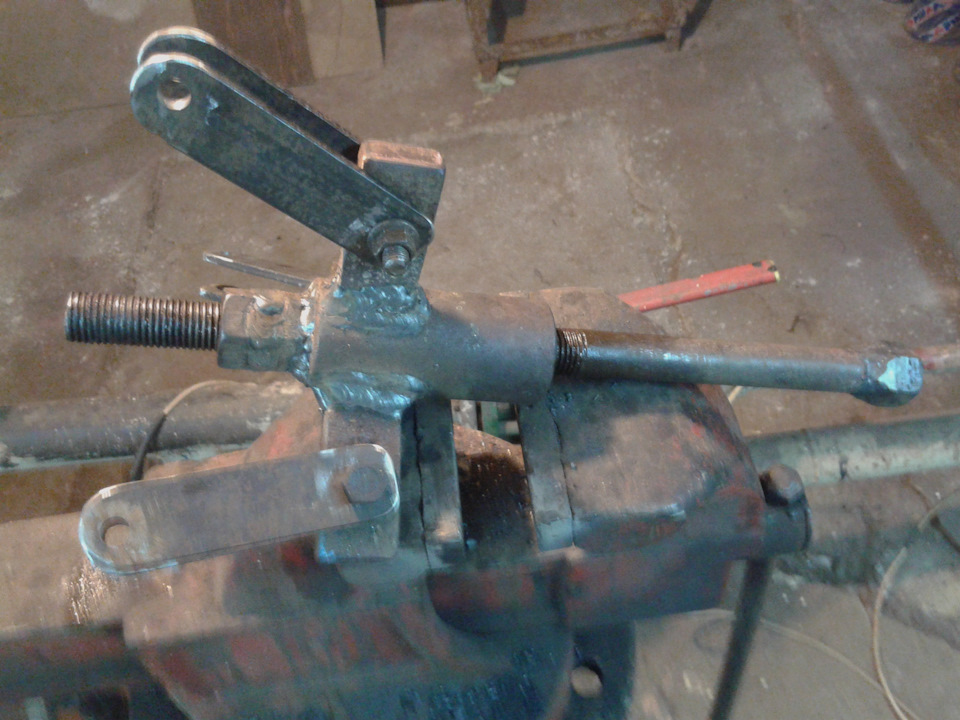

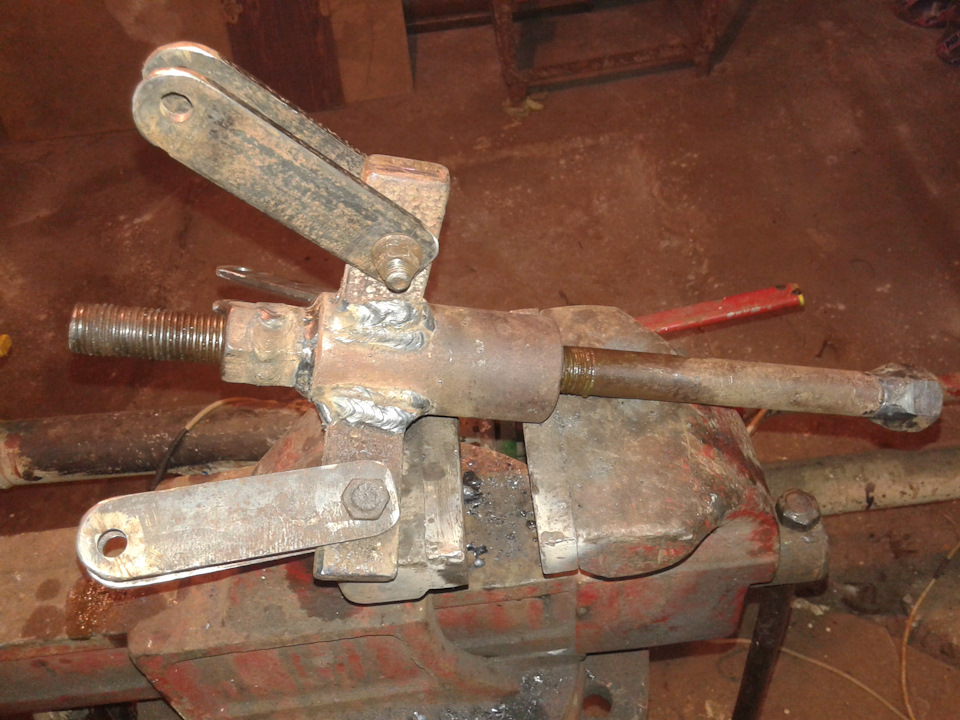

Половина съемника готова

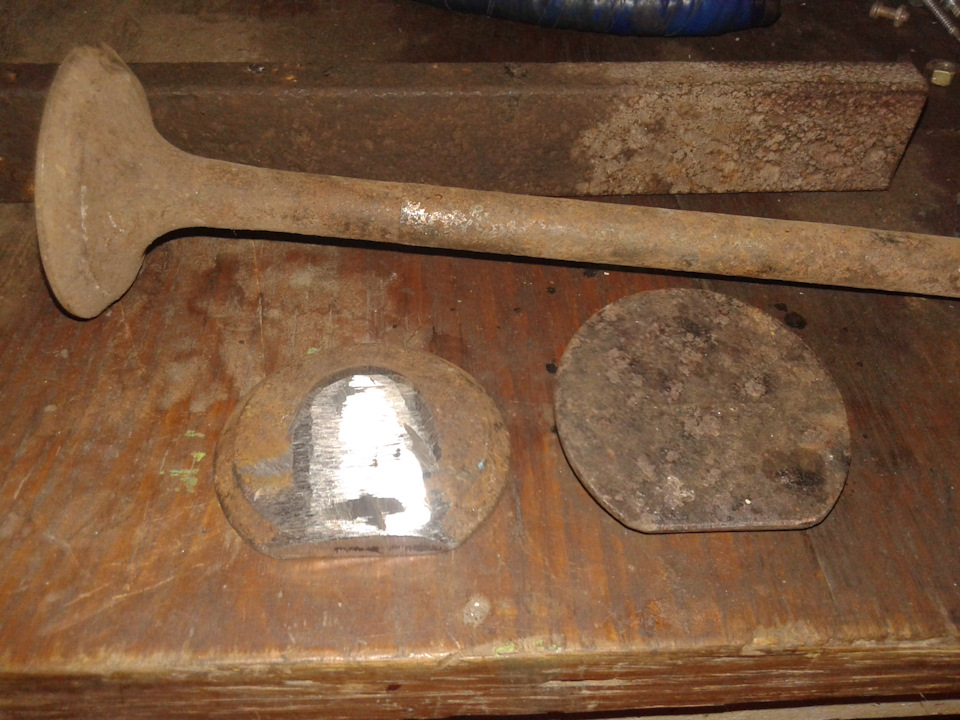

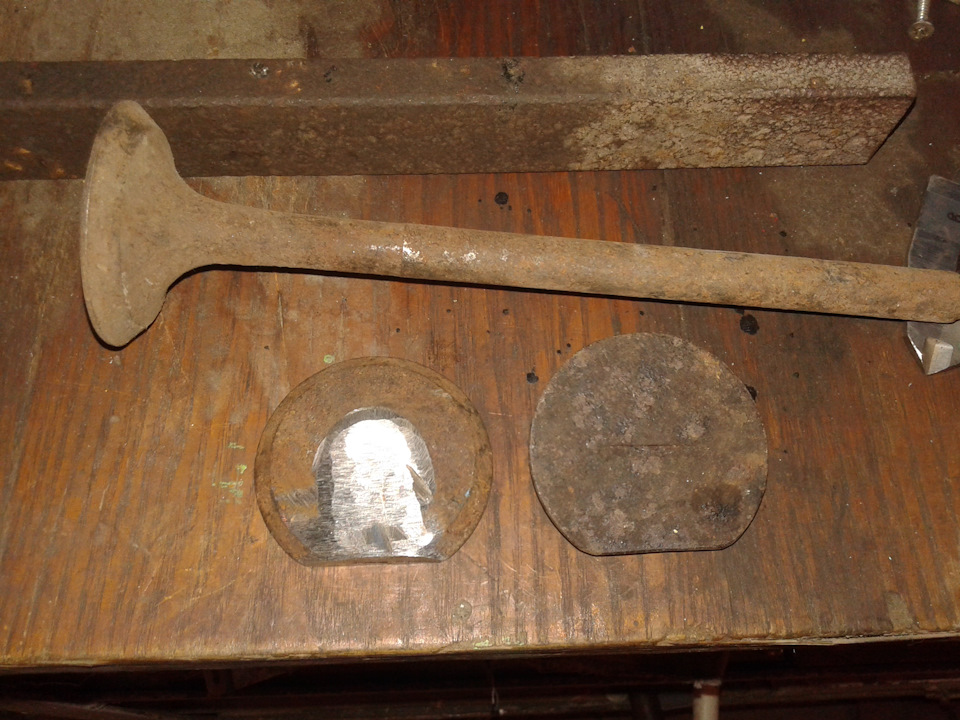

Для захватов нужно что-нибудь прочное… На глаза попались клапана от трактора которые мой дед принес когда-то очень давно, работая в колхозе механиком, когда еще меня и в помине не было… которые батя, так же давно, зачем-то привез в город)) Ну вот, пригодились!

Отрезаем "тарелки"

Подтачиваем их

Готовим "лапы" для захватов.
Отверстий по 3 на каждый, для разного хвата, что бы хватило для барабанов напр. микроавтобусов.

Свариваем все до кучи в несколько заходов, стараясь сильно не перегревать тарелки клапанов что бы не "отпустить" их.
(за "лапами" на фото противотанковая пуля, тоже от деда, вместо кернера)

Так же, решил кинуть еще дополнительные перемычки-усилители для прочности.

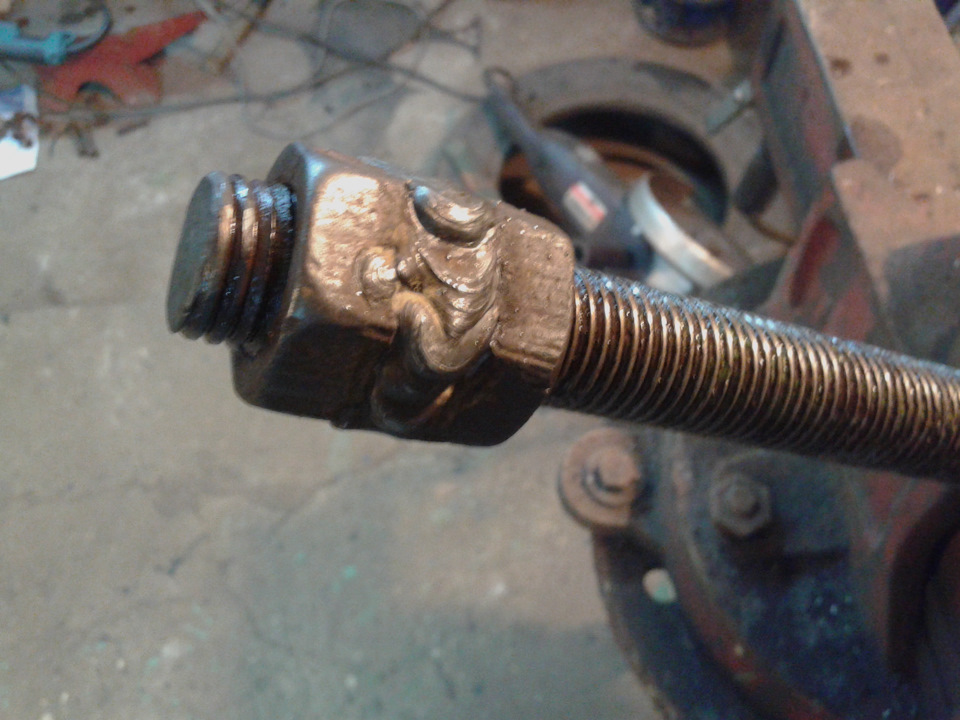

На конец винта была приварена гайка на 30. Хотел взять больше что бы надеть на вал и обварить, а не варить на торец… но в наборе инструмента максимальная головка на 32, а гайка кот. налезла бы на вал, была уже 36-38… отдельно брать для съемника другую головку не хочется. Короче, можно было, но не нужно… так что, приварил в торец, проварил изнутри и обварил снаружи. Прочности и так "за глаза" ).
На упорном конце винта было засверлено отверстие 12мм и завальцован шарик от подшипника

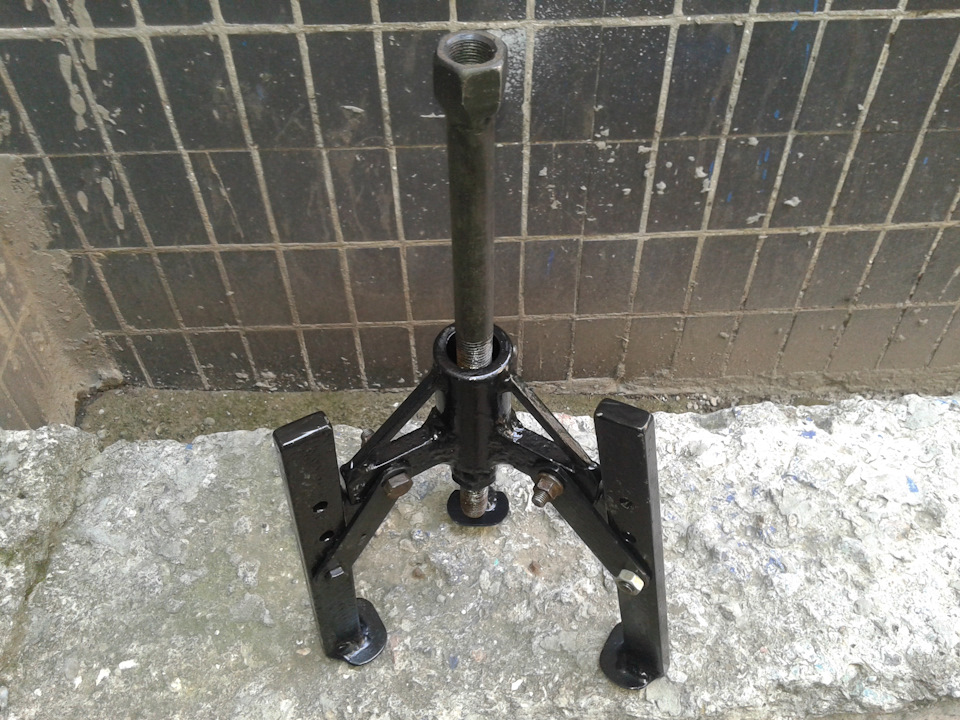

Ну и готовый вид с примером применения (в реальных условиях, упор, естественно, не в жестяной колпачок ступицы)
